Präzisionsmessungen mit Visual Instrumentation®

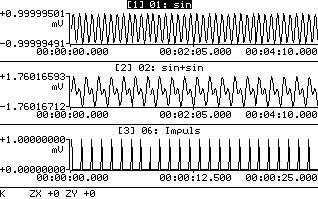

Graphische Meßwertdarstellung

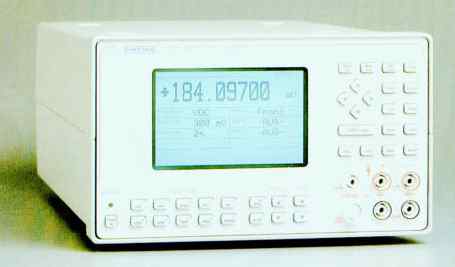

Photo des Multifunktionsmeters 8017


Wählen Sie die technischen Daten, die Sie interessieren:
Gleich-
spannung 		 Wechsel-
spannung		 Gleich-
strom		 Wechsel-
strom		 Widerstand Temperatur


Großes Grafik-Display bietet mehr Informationen

Kontraststarke Grafik-LCD-Anzeige für die PREMA Multi-Display-Technik zur übersichtlichen Darstellung der Meßwerte in numerischer Form oder in verschiedenen Liniendiagrammen. Viele Statusinformationen werden parallel zum Meßwert dargestellt. Mit der Simultananzeige ist überdies die Kontrolle mehrere Komponenten eines Meßsignales gleichzeitig möglich. Beispielsweise läßt sich bei einer Wechselspannung der Effektivwert und die Frequenz oder Gleich- und Wechselanteil parallel beobachten.



Multi-Display-Technik für einfache Bedienung

Die Multi-Display-Technik gibt dem Multifunktionsmeter 8017 einen bisher unübertroffenen Darstellungs- und Bedienkomfort. Die vielen Darstellungsmöglichkeiten sichern dem Anwender eine optimale Unterstützung im Umgang mit dem Gerät. Zur Multi-Display-Technik gehören u.a. die Ozilloskop-Darstellung, die Simultananzeige, die grafische Datenaufbereitung und das Hilfesystem . Per Tastendruck kann einfach zwischen unterschiedlich vorgewählten Displays gewechselt werden.



Schnelle Messungen in Oszilloskop-Darstellung

Dieser Teil des Multifunktionsmeters 8017 nutzt den schnellen 16-Bit A/D-Wandler mit 1000 Messungen/s und unterstützt die Gleichspannungs- und Strommessung . Die Oszilloskop-Darstellung als Linienzug erlaubt dem Anwender die Meßwerte auch mit der hohen Meßrate von 1000 Messungen/sek. überschaubar zu verfolgen. Was mit einer nummerischen Anzeige nicht möglich ist. Mehrere Zoommöglichkeiten und das Ablesen der Meßwerte mit Markern erlauben eine gute Analyse der Meßkurve.

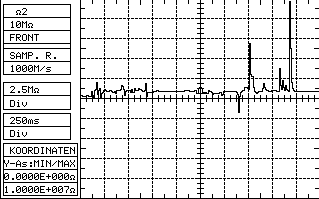

Oszilloskop-Darstellung bei schnellen Messungen


Simultananzeige gibt viele Zusatzinformationen

Der Wunsch jedes Anwenders ist es, möglichst viele Informationen gleichzeitig über das Meßsignal zu erhalten. So kann mit der Simultananzeige bei der Wechselspannungsmessung neben dem Effektivwert auch der Spitzenwert und der Crestfaktor parallel mit dargestellt werden. Auch die statistischen Daten einer Meßreihe sind online darstellbar.



Mathematikprogramme mit Grenzwerteingabe

Zur Online-Umrechnung von Meßwerten bietet das Multifunktionsmeter 15 Mathematikprogramme Die Funktionen reichen vom einfachen Offsetprogramm bis hin zu komplexen Polynomberechnungen. Meßergebnis und Rechenwert können simultan verfolgt werden. Die Limit-Programme aktivieren bei Erreichen eines Grenzwertes einen Alarmausgang oder den eingebauten Lautsprecher. Diese Signale lassen sich für Steueraufgaben nutzen oder auch einfach für eine GUT/SCHLECHT Auswertung in der Qualitätssicherung.



Großer Meßwertspeicher

Die Messungen lassen sich in 40 Meßreihen à 15.000 Meßwerten abspeichern und können direkt im Gerät mit der grafischen Auswertung weiterverarbeitet werden. Die zahlreichen Startbedingungen des Meßwertspeichers , wie Tastendruck, Erreichen eines Limits oder einer bestimmten Uhrzeit sind der jeweiligen Anwendung entsprechend vorwählbar.



Grafische Datenaufbereitung

Dieses Modul enthält umfangreiche Datenaufbereitungs- und Analysefunktionen. Bis zu 3 Graphiken lassen sich auf der LCD anzeigen, wobei die Skalierung und die Gitterdarstellung unterschiedlich konfigurierbar sind. Zur Datenaufbereitung stehen dem Anwender zahlreiche Mathematikfunktionen sowie FIR-Filter mit unterschiedlichen Gewichtungsfunktionen zur Verfügung. Die Datenanalyse bietet neben der Histogramm-Funktion auch die Berechnung der entsprechenden statistischen Daten wie Mittelwert, quadr. Mittelwert, Varianz, Streuung, Min- und Max-Wert.



Grafische Auswertung mit dem 8017
Seitenanfang

Online-Hilfesystem

Mit dem kontextbezogenen Online-Hilfesystem steht dem Anwender ein Werkzeug zur Verfügung, das umfangreiche Informationen zu der jeweils aktiven Bedienfunktion beinhaltet. Ein lästiges Suchen im Benutzerhandbuch während des Einsatzes des Gerätes gehört damit nahezu der Vergangenheit an.



Vielseitige Anschlüsse zur Außenwelt

Für den Systemeinsatz stellt das Multifunktionsmeter 8017 die in der Meßtechnik gebräuchlichen IEEE488- und RS232-Schnittstellen zur Verfügung. Beide unterstützen den internationalen SCPI -Befehlssatz (Standard Commands for Programmable Instruments), womit die Einbindung in moderne, unter Verwendung von SCPI erstellter Testprogramme in einfachster Art und Weise möglich ist. Im 19"-Rack läßt sich das Gerät platzsparend in 3 HE Höhe und in halb 19" Breite integrieren. Weitere Verbindungsmöglichkeiten zu einer externen Peripherie bieten die 8-kanalige TTL-I/O und die Centronics-Schnittstelle. Herzstück des Analogteils ist der nach dem PREMA-Mehrfach-Rampen-Ver-fahren arbeitende 25 Bit A/D-Wandler in Oversampling Technik, der im Hause PREMA als ASIC gefertigt wird. Dieser ist die Basis für hochgenaue Messungen mit hervorragender Linearität und Langzeitstabilität. Mit der Synchronisation des Wandlers über eine PLL-Schaltung zur Netzperiodendauer erreicht man eine Serientaktunterdrückung von besser 100dB. Netzeinstreuungen auf das Signal, die in der Meßtechnik wohl häufigsten Störgrößen, werden damit eliminiert. Auch für den Laboreinsatz bestens geeignet Das Multifunktionsmeter 8017 ist ein ideales Gerät für den täglichen Labor- und Servicebetrieb,mit dessen umfangreichen Meßfunktionen zahlreiche Meßaufgaben direkt gelöst werden k önnen. Zusätzlich zu den hervorragenden meßtechnischen Eigenschaften des Gerätes steht dem Meßtechniker mit der Leistungsfähigkeit und den Möglichkeiten der Multi-Display-Technik ein zeitsparendes Hilfsmittel zur Verfügung. Auch die mathematischen und graphischen Auswertungen mit direkter Druckerausgabe erweisen sich im Einsatz sehr hilfreich, da kein zusätzlicher PC benötigt wird. Für schnelle Meßraten mit 1000 Messungen/Sek. wird ein 16-Bit-Wandler eingesetzt, der nach dem Prinzip der sukzessiven Approximation arbeitet. Die Aufgaben dieses Wandlers sind jedoch nicht nur auf das schnelle Messen beschränkt. Mit ihm werden auch die parallelen Messungen, wie der Spitzenwert und der Crest-Faktor, realisiert. Mit der schaltungstechnischen Trennung des Eingangsverstärkers in einen separaten AC- und DC -Abschwächer sind Wechselspannungsmessungen im Bereich von 3 Hz bis 1 MHz möglich.



Meßstellenumschalter (Option)

Der als Option im Gerät integrierte Meßstellenumschalter (8017SC) kann in den Meßfunktionen Spannung, Widerstand und Temperatur mit 80 x 1-poligen, 40 x 2-poligen oder 20 x 4-poligen Kanälen betrieben werden. Die Thermospannungen der Relais liegen typisch bei 500nV je Kontakt. Anwendungen mit mehreren Meßaufgaben (z.B. Qualitätssicherung und Prozessüberwachung), die sonst mehrere verschiedene Geräte erfordern, können so mit nur einem Gerät verwirklicht werden.


Das PREMA Mehrfach-Rampen-A/D-Verfahren



Technische Daten



8017 - Gleichspannung
Bereiche  ±300mV / ±3V / ±30V / ±300V / ±1000V
Genauigkeit  Meßzeiten  Max. Anzeige  Auflösung
1 ms  30.100  10 µV
20 / 40 / 100 ms  301.000  1 µV
0,2 / 0,4 / 1 s  3.010.000  100 nV
2/4/10/20/40/100 s  30.100.000  10 nV
Stabilität (24 h)
und Fehlergrenzen (1 Jahr) 		 ±(ppm der Anzeige + ppm der max. Anzeige)
Bereich  24h, 23±1ºC  1 Jahr, 23±5ºC
±300 mV  5 + 2  20 + 2
±3 V  4 + 2  20 + 2
±30 V  4 + 2  20 + 2
±300 V  4 + 2  20 + 4
±1000 V  10 + 9  20 + 10
Eingangswiderstand  ±300 mV, ±3 V  > 10 GOhm
±30 V, ±300V, ±1000V  = 10 MOhm
Störunterdrückung  Serientaktunterdrückung:  50/60 Hz Netz ±5% > 100 dB
Gleichtaktunterdrückung:  Vdc: 160 dB; 50Hz Netz: 160dB


Seitenanfang  Daten 6048  Daten 5017



8017 - Wechselspannung
Wandlungsart  echter Effektivwert (True RMS)
Bereich  200 mV, 2 V, 20 V, 200 V, 700V
Meßzeiten  100 ms bis 20 s
Max. Anzeige  1 999 999 (max. Auflösung 100 nV)
Fehlergrenzen
(1 Jahr) 		 ±(% der Anzeige + % der max. Anzeige), 1 Jahr, 23±5ºC
Bereich  3Hz bis 5Hz  5Hz bis 20Hz  20Hz bis 40Hz  40Hz bis 1kHz  1kHz bis 10kHz  10kHz bis 50kHz  50kHz bis 100kHz  100kHz bis 1MHz
300 mV  0,7+0,050  0,2+0,050  0,1+0,050  0,05+0,050  0,05+0,05  1,00+0,050  5,0+0,10
3 V  0,7+0,005  0,2+0,005  0,1+0,005  0,05+0,005  0,05+0,01  0,08+0,015  0,3+0,05
30 V  0,7+0,005  0,2+0,005  0,1+0,005  0,05+0,005  0,05+0,01  0,08+0,015  0,3+0,05  1,0+1,0
300 V  0,7+0,005  0,2+0,005  0,1+0,005  0,05+0,005  0,05+0,01  0,08+0,015  0,3+0,05
700 V  0,7+0,005  0,2+0,005  0,1+0,005  0,05+0,010  0,05+0,01  0,08+0,015  0,3+0,05
Gleichspannung: ±(0,15 % Az. + 0,15 % m.Az.)


Seitenanfang  Daten 6048  Daten 5017



8017 - Gleichstrom
Bereiche  ±200µA / ±2mA / ±200mA / ±2000mA
Genauigkeit  Meßzeiten  Max. Anzeige  Max. Auflösung
1ms  21.000  10nA
20/40/100ms  210.000  1nA
0,2 bis 100s  2.100.000  100pA
Stabilität (24 h)  ±(% der Anzeige + % der max. Anzeige)
Fehlergrenzen (1 Jahr)  Bereich  24 h, 23±5ºC  1 Jahr, 23±5ºC
±200µA  50+10  200+20
±2mA  40+20  200+20
±20mA  40+20  200+20
±200mA  40+20  200+40
±2A  150+30  200+40
Überlastgrenzen  maximal 250V Spitze, 3Apk


Seitenanfang  Daten 6048 Daten 5017



8017 - Wechselstrom
Bereiche  200µA / 2mA / 20mA / 200mA / 2A
Meßzeiten  100 ms  0,2 bis 100s
Max. Anzeige  201.000  2.010.000
Max. Auflösung  1µA  100pA
Fehlergrenzen (1 Jahr)  ±(% der Anzeige + % der max. Anzeige)
Bereich  20Hz bis 40Hz  40Hz bis 1kHz  1kHz bis 5kHz
200µA  0,2+0,01  0,05+0,05  0,20+0,05
2, 20mA  0,2+0,01  0,05+0,05  0,06+0,05
200mA  0,2+0,01  0,05+0,05  0,06+0,05
±2 A  0,2+0,01  0,05+0,05  0,06+0,05
Crest-Faktor  maximal 7:1, Spitzenwert kleiner 1,5 m.Az.


Seitenanfang  Daten 6048  Daten 5017



8017 - Widerstand
Bereiche  300 Ohm / 3 kOhm / 30 kOhm / 300 kOhm / 3 MOhm / 30 MOhm / 300 MOhm
Genauigkeit  Meßzeiten  Max. Anzeige  Auflösung
20/40/100 ms  301.000  1 mOhm
0,2/0,4/1 s  3.010.000  100 µOhm
2/4/19/100 s  30.100.000  10 µOhm
Stabilität (24 h)
Fehlergrenzen (1 Jahr) 		 ±(ppm der Anzeige + ppm der max. Anzeige)
Bereich  24h, 23±1ºC  1 Jahr, 23±5ºC
300 Ohm  10+1  4+2
3 kOhm  4+2  20+4
30 kOhm  4+1  20+4
300 kOhm  6+2  20+4
3 MOhm  40+3  50+4
30 MOhm  150+10  300+10
300 MOhm  3000+100  8000+100
Durchgangsprüfung  Aktivierung des Lautsprechers bei 50 Ohm Durchgangswiderstand


Seitenanfang  Daten 6048  Daten 5017



8017 - Temperatur mit Platinsensoren
Meßverfahren  Vierdraht-Widerstandsmessung mit Linearisierung nach DIN IEC 751 für Pt10, 25, 100, 500 und 1000
Bereich/Auflösung  -200ºC bis 850ºC mit 0,01ºC Auflösung
Anzeige  ºC, ºF oder Kelvin
Fehlergrenzen (1 Jahr)
Stabilität (24 h) 		 ±(% der Anzeige + ºC)
Sensor  24h, 23±ºC  1 Jahr, 23±ºC
Pt10/25  0,002%+0,03ºC  0,007%+0,04ºC
Pt100/500/1000  0,002%+0,03ºC  0,004%+0,04ºC




8017 - Temperatur mit Thermoelementen
Meßverfahren  Spannungsmessung mit Linearisierung nach DIN 584
Elemente  Typ K (NiCr-Ni), Typ J (Fe-CuNi), Typ T (Cu-CuNi), Typ L (Cu-CuNi) + U (Fe-CuNi), Typ E (NiCr-CuNi), Typ R und S (PtRh-Pt), Typ B (PtPh-Pt), Typ N (NiCrSi-NiSi)


Seitenanfang  Daten 6048  Daten 5017  Pt100-Fühler 3011/3012



8017 - Sonstiges
Schnittstellen  IEEE488 - Schnittstelle nach 488.2 Norm und RS232 zur Gerätesteuerung, beide mit SCPI-Befehlssatz
Centronics-Schnittstelle, TTL I/O-Schnittstelle


Seitenanfang
