Digitalmultimeter 5017

Hohe Präzision (7 ½ Stellen) - günstiger Preis

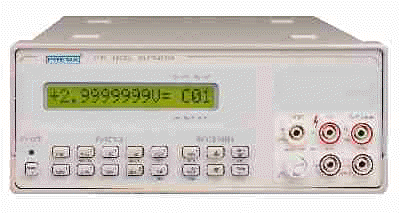

Photo des Digitalmultimeters 5017

Meilenstein in der Meßtechnik

Mit dem 5017 hat PREMA wieder einen Meilenstein gesetzt. Erstmals in der Geschichte der Meßtechnik ist ein 7½-stelliges Digitalmultimeter zu einem Preis von unter DM 2000,- verfügbar. Basierend auf mehr als 25 Jahren Erfahrung in der Herstellung hochpräziser Multimeter hat PREMA mit dem 5017 ein Meßgerät mit Eigenschaften entwickelt, die in dieser Preisklasse bisher undenkbar waren. Gespart wurde am Preis aber nicht an der Ausstattung. Das 5017 besitzt alle Merkmale, die man von einem 7½-stelligen DMM erwartet, wie Strom, Spannung, Widerstand, aber auch Temperatur- und Frequenzmessung und das mit höchster Genauigkeit.

Das PREMA Mehrfach-Rampen-A/D-Verfahren

Hohe Präzision (7 1/2 Stellen)

Das patentierte integrierende AD-Wandlungsverfahren, dessen erste Version bereits 1970 entstand, ist weiter vervollkommnet worden. Durch Verwendung des Wandlers in höherer Ordnung und einer speziellen Rauschformung konnten in den Bereichen Auflösung, Linearität, Stabilität und Einschwingverhalten entscheidende Verbesserungen erzielt werden. Die maximale Aussteuerung wurde um 50% erhöht, so daß sich z.B. eine Gleichspannung von 30V mit 1µV Auflösung messen läßt. Bei herkömmlichen 7½-stelligen DMMs muß dazu in einen höheren Meßbereich umgeschaltet werden und die Auflösung geht verloren. Referenz bei der Kalibrierung Meßfunktionen wurden in ihrem Leistungsumfang erheblich erweitert. Ergänzt wurde die Frequenz- und Periodendauermessung, die Strommessung enthält jetzt fünf Bereiche mit einer maximalen Auflösung von 100pA. Die Wechselspannung mit Echteffektivwertmessung wurde auf einen Frequenzbereich bis 1MHz ausgedehnt. Mit einer Jahresfehlergrenze von 20ppm und 4ppm 24-h-Stabilität kann dieses Gerät bei der Kalibrierung voll zum Einsatz kommen. Das im Lieferumfang enthaltene Kalibrierzertifikat mit Protokoll garantiert die Rückführbarkeit auf Normale und Standards der Physikalisch-Technischen Bundesanstalt (PTB). Für die Erfüllung der ISO9000 bezüglich Prüfmittelüberwachung ist dies ein bedeutender Faktor. Die jährliche Nachkalibrierung kann vollautomatisch über eine der Schnittstellen erfolgen. Das übernehmen wir gerne für Sie. Innerhalb weniger Tage erhalten Sie das kalibrierte Gerät zurück.
Seitenanfang

Hohe Störunterdrückung durch PLL-Schaltung

Zur Unterdrückung von Netzstörungen oder sonstigen Serientaktsignalen ist die Untermeßzeit des Wandlers über eine PLL-Schaltung mit der Netzperiodendauer synchronisiert, so daß eine Serientaktunterdrückung von mehr als 100dB erreicht werden kann. Netzeinstreuungen auf das Signal, die in der Meßtechnik wohl häufigste Störgröße, werden somit eliminiert. Aufwendige Netzeingangsfilter und Trennung von Digital- und Analogplatine sorgen für zuverlässige Meßwerte. Eine galvanische Trennung ist durch Optokoppler gegeben, zusätzlich sind die Platinen durch ein Zwischenblech abgegrenzt, was sich positiv auf die EMV auswirkt.

Meßstellenumschalter im 5017SC

Bei der Ausführung 5017SC ist ein Meßstellenumschalter im Gerät integriert, der es erlaubt, bis zu 80 Kanäle einpolig mit verschiedenen Meßfunktionen abzufragen. Bei zweipoliger Verwendung bleiben 40, bei vierpoliger 20 Kanäle, so daß z.B. bei Temperaturmessung bis zu 20 Pt100-Sensoren angeschlossen werden können.

IEEE488- und RS232-Schnittstellen

Hervorragend geeignet ist das 5017 auch im automatischen Testsystem. Es ermöglicht das Abfragen von 40 Meßstellen zweipolig auch mit unterschiedlichen Meßfunktionen. Damit sparen Sie sich den Kauf mehrerer Meßsysteme und gewinnen an Platz, da der Umschalter im Gerät eingebaut ist. Die beiden standardmäßig verfügbaren Schnittstellen IEEE488 und RS232 sorgen für einen vielseitigen Einsatz im System, wobei Befehlskompatibilität zum früheren PREMA-Befehlssatz besteht, so daß auch ältere Modelle durch das neue 5017 ersetzt werden können. Vorhandene Softwarepakete wie das PREMA-Control zur Ansteuerung des 5017 vom Rechner aus und diverses meßtechnisches Zubehör vervollständigen die beiden Modelle 5017 und 5017SC.
 Literaturanforderung


Technische Daten

5017 - GLEICHSPANNUNG


Bereiche  ± 300mV / ± 3V / ± 30V / ± 300V / ± 1000V
Bereichswahl  manuell, automatisch
Messzeiten 20 / 40 /100ms  0,2 / 0,4 / 1s  2 /4 / 10 / 20 / 40 / 100 s
Max. Anzeige 301 000  3 010 000  30 100 000
Max. Auflösung 1 µV  100nV  10nV
Messverfahren integrierendes PREMA-Mehrfach-Rampen-Verfahren
Fehlergrenzen ±(ppm der Anzeige + ppm der max. Anzeige)
Bereich  24h, 23 ± 1°C  1 Jahr, 23 ± 5 °C
± 300 mV  8 + 2  30+2
±3 V  4 + 2  20 + 2
±30 V  4 + 2  20+2
±300 V  7+5  30 + 4
±1000 V 1)  10 + 9  40 + 10
Eingangswiderstand  ±300 mV, ± 3 V > 1 GOhm
±30 V, ± 300 V, ± 1000V = 10 MOhm
Nullpunkt Temperaturkoeffizient: besser 0,3 µV/°C Stabilität: besser 5 µV über 90 Tage
Störunterdrückung  Serientaktunterdrückung: 50/60 Hz Netz ±5% > 100 dB
Gleichtaktunterdrückung: Vdc: 140 dB;
50Hz Netz: 140dB
Temperaturkoeffizienten (TK)  (10°C bis 18°C und 28°C bis 40°C)
±(ppm der Anzeige + ppm der max. Anzeige)/°C
Bereich  TK  Bereich  TK
±300 mV  3+1,5  ±300 V  2+1
±3 V  2 + 1  ± 1000 V  3+1
± 30 V  2 + 1
Überlastgrenzen  V/Ohm/T/LO gegen Erde  250Vpk
V/Ohm/T/HI gegen V/Ohm/T/LO  ± 300 mV ± 3 V  ± 1000 Vpk für 60s
± 500 Vpk dauernd
± 30 V, ± 300 V 1), ± 1000 V 1)  ± 1000 Vpk dauernd

Seitenanfang Daten 6048 Daten 8017


5017 - WECHSELSPANNUNG
Wandlungsart  echter Effektivwert, wahlweise mit und ohne Gleichspannungsanteil
Bereich  200 mV, 2 V, 20 V, 200 V, 700 V
Crest-Faktor  maximal 7:1; Der Spitzenwert darf nicht größer sein als
1,5 x m.Az. oder 1000V
Bereichswahl  manuell, automatisch
Messzeiten  100 ms  0,2 s bis 100 s
Max. Anzeige  201 000
(max. Auflösung 1µV) 		 2 010 000
(max. Auflösung 100nV)
Einschwingzeit  100 ms auf 0,1%
Fehlergrenzen  ±(% der Anzeige + % der max. Anzeige), 1 Jahr, 23 ± 5 °C 4), 6)
Bereich  20 bis 40 Hz  bis 10 kHz  bis 50 kHz  bis 100 kHz  bis 400 kHz  bis 1 MHz
200 mV  0,2 + 0,01  0,05 + 0,05  1,0 + 0,05  5,0 + 0,2
2 V  0,2 + 0,01  0,05 + 0,01  0,1 + 0,02  0,5 + 0,1  4,5 + 0,4
20 V  0,2 + 0,01  0,05 + 0,01  0,1 + 0,02  0,5 + 0,1  1,5 + 0,4  2 + 2
200 V  0,2 + 0,01  0,05 + 0,01  0,1 + 0,02  0,5 + 0,1
700 V  0,2 + 0,01  0,05 + 0,01  0,1 + 0,02  0,5 + 0,1
  Gleichspannung: ± (0,15 % Az. + 0,2 % m.Az.)
Überlastgrenzen  V/Ohm/LO gegen Erde  250 Vpk
V/Ohm/HI gegen V//LO  200mV, 2 V Bereich  500Vpk mit max 5·106 V x Hz
20V, 200V, 700V Bereich  1000Vpk mit max 1·107V x Hz
Temperaturkoeffizienten  kHz  10°C bis 18°C und 28°C bis 40°C
0 - 20  ±(0,01 % Az. + 0,004% m.Az.)/°C
20 - 1000  ±(0,04 % Az. + 0,02% m.Az.)/°C

Seitenanfang Daten 6048 Daten 8017



5017 - GLEICHSTROM

5017 - WECHSELSTROM
Bereiche  ± 200µA / ± 2mA / ± 20mA / ± 200mA / ± 2A  200µA / 2mA / 20mA / 200mA / 2A
Messzeiten  20 / 40 / 100 ms  1 s bis 100 s  100 ms  1s bis100 s
Max. Anzeige  210 000  2 100 000  201 000  2 010 000
Max. Auflösung  1nA  100pA  1nA  100pA
Fehlergrenzen  ±(ppm der Anzeige + ppm der max. Anzeige)  1 Jahr, 23 ± 5 °C ±(% der Az. + % der max Az.)
Bereich  24h, 23 ± 1°C  1 Jahr, 23 ± 5 °C  20 bis 40 Hz  bis 1 kHz  bis 5 kHz
± 200 µA  100 + 20  300 + 20  0,2 + 0,01  0,08 + 0,05  0,20 + 0,05
± 2 mA  80+20  300+20  0,2 + 0,01  0,08 + 0,05  0,10 + 0,05
± 20 mA  80+20  300+20  0,2+0,01 0,08+0,05  0,10+0,05
± 200 mA  80+20  300+40  0,2+0,01  0,08+0,05  0,10+0,05
± 2 A  150+30  400+40  0,2+0,01  0,08+0,05  0,10+0,05
Temperaturkoeff.  (10°C bis 18°C und 28°C bis 40°C)
± (10 ppm der Anzeige + 2 ppm max Anzeige) /°C  ± (0,005% der Anzeige + 0,002% max. Anzeige) /°C
Bürdenspannung  200 µA bis 200 mA - Bereich  kleiner 250 mV  kleiner 250 mV
2 A - Bereich  kleiner 600 mV  kleiner 600 mV
Überlastgrenzen  maximal 250Vpk 3 Apk  maximal 250Vpk, 3 Apk
Crest- Faktor    max. 7 : 1

Seitenanfang Daten 6048 Daten 8017


5017 - WIDERSTAND
Bereiche  300 Ohm / 3 kOhm / 30 kOhm / 300 kOhm / 3 MOhm / 30 MOhm
Bereichswahl  manuell, automatisch
Messzeiten  20 / 40 / 100 ms  0,2 / 0,4 / 1 s  2 / 4 / 10 / 20 / 40 / 100 s
Max. Anzeige  301 000  3 010 000  30 100 000
Max. Auflösung  1 mOhm  100 µOhm  10 µOhm
Messverfahren  2- und 4-Leiter-Anordnung mit Gleichstrom
Überlastgrenzen  250Vpk
Fehlergrenzen  ±(ppm der Anzeige + ppm der max. Anzeige) 2), 3), 4), 5)
Bereich  24h, 23 ± 1°C  1 Jahr, 23 ± 5 °C
300 Ohm  10+3  30+4
3 kOhm  4+2  30+4
30 kOhm  4+2  30+4
300 kOhm  6+2  30+4
3 MOhm  40+3  70+4
30 MOhm  200+10  500+10
Temperaturkoeffizient / Mess-Strom  (10°C-18°C, 28°C-40°C), ±(ppm Az.+ ppm m. Az)/°C 5)
  TK  Messtrom
300 Ohm  3+3 1 mA
3 kOhm  2+2  1 mA
30 kOhm  2+2  100 µA
300 kOhm  2+2  10 µA
3 MOhm  3+3 1µA
30 MOhm  50+5  0,1 µA

Seitenanfang Daten 6048 Daten 8017

5017 - TEMPERATUR
Messverfahren  Vierdraht-Widerstandsmessung mit Linearisierung nach EN 60 751 für Pt10 / Pt25 / Pt100 / Pt500 / Pt1000  Anzeige  °C, °F oder Kelvin
Bereich/Auflösung  -200°C bis 850°C mit max. 0,001°C Auflösung  Mess-Strom  Pt10/25/100 1 mA
Fehlergrenzen
(1 Jahr) 		 ± 0,05 °C bei 23 ± 5 °C (ohne Fühlertoleranz)  Pt500/1000 0,1 mA

Seitenanfang Daten 6048  Daten 8017  Pt100-Fühler 3011/3012

5017 - FREQUENZ UND PERIODE
Frequenzbereich  Vac: 0,2Hz bis 1MHz; Iac: 0,2 Hz bis 5kHz  Zeitbasis  5MHz ± 0,01%
Periodendauer  Vac: 40 µs bis 5 s; Iac 100 µs bis 5 s  Torzeit  100ms, 1s, 10s, 100s
Fehlergrenzen  0,01 % ± 3 Digit  Auflösung  8 Stellen

5017 - SCHNITTSTELLEN
IEEE488 - Schnittstelle nach 488.2 Norm und RS232-Schnittstelle; Gerätetreiber für LabVIEW auf Anfrage

Meßstellenumschalter (integriert bei Gerät 5017SC)
Anzahl der Kanäle  80, schaltbar als 80 x 1-polig, 40 x 2-polig, 20 x 4-polig  Schalter  Bistabile, potentialfreie Relais
Thermospannung  typ. ±1µV, max. ±2 µV nach 1,5 Std. Aufwärmzeit;  Messfunktionen  Volt, Ohm, Hz, °C
Max. Spannung  125 Vpk zwischen zwei Kontakten eines Kanals  Isolationswiderstand  >3 GOhm zwischen den Kontakten, rel. Luftfeuchte <60%

5017 - ALLGEMEINES
Versorgung  115V ±10% bzw. 230V ±10% für 50 und 60Hz  Leistung  typ. 20 VA, max. 50VA
Gehäuse  stabiles Alu-Druckgußgehäuse H x B x T: 94 mm (2HE) x 225 mm (½19") x 375 mm  Aufwärmzeit  2 Stunden bis zur vollen Jahresgenauigkeit
Sicherheit  EN 61 010 ( CE konform)  EMV  EN 50 081, EN 50 082, EN 55 011 ( CE konform)

PREMA-Control, Option

Die Software zur automatischen Meßdatenerfassung und Gerätesteuerung; PC-Basierte VISUAL INSTRUMENTATION®; Umfangreiche Funktionen zum günstigen Preis.

PREMA-Control bietet dem Anwender einen einfachen Einstieg in die automatisierte Meßdatenerfassung. Mit einem PC mit serieller Schnittstelle und PREMA-Control können das Einlesen von Meßwerten, sowie eine Fernsteuerung des DMM 5017 ausgeführt werden.

PREMA-Control erleichtert und vereinfacht die Bedienung, so lassen sich beispielsweise:

• alle Multimeterfunktionen vom Rechner aus steuern

• Meßwerte online grafisch darstellen, VISUAL INSTRUMENTATION®

• bis zu 80 Meßstellen abfragen und in einer Tabelle am Bildschirm anzeigen

• Befehle auch manuell eingeben

Mit PREMA-Control erhält man eine echte, reale (und keine virtuelle) PC-Meßtechnik mit echter VISUAL INSTRUMENTATION®, und dies - Dank des Einsatzes von Stand-Alone-Geräten - ohne in die empfindliche PC-Hardware eingreifen zu müssen.
