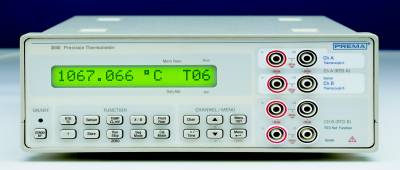

3040 Präzisions-Thermometer

Hohe Präzision - 0,001°C Auflösung

Integrierter Meßstellenumschalter - 32 Meßstellen

Hochgenaue PREMA "True Ohm" Widerstandsmeßbrücke

Literaturanforderung

Höhepunkte der Präzisions-Temperaturmessung:

Auflösung: 0,001°C
Genauigkeit: besser als 0,01 °C für Pt 100 von -200 bis 560 °C,

für Thermoelemente: 0,08 °C (für Typ J, -150-1200 °C), Auflösung 0,01°C

Meßverfahren: Hochgenaues PREMA "True Ohm"-Widerstandsbrücken-Meßprinzip
Platin-Sensoren: Pt10, Pt25, Pt100,Pt500, Pt1000 (Linearisierung nach EN60751),
Thermoelemente: Typ J,K,T,E,R,S,B,L,U,N (Linearisierung nach EN60584-1)
Meßstellenumschalter: Integrierter Meßstellenumschalter, Überwachung von bis zu 32 Meßstellen

(max. 16 Platin-Sensoren oder 32 Thermoelemente).

Speicher: Datenlogger mit Sequenzer: bis zu 10 000 Meßwerte speicherbar.
Frontbuchsen: 2 Pt-Sensoren oder 2 Thermoelemente + Ref-Kanal (Pt 100) über Bananenbuchsen,
Rückwärtige Buchsen: 16 Pt-Sensoren oder 32 Thermoelemente über 50-poligen Sub-D Stecker
Anzeige: Eingang A, Eingang B oder Differenz A-B für Frontbuchsen
Referenzmessung: Externer Pt 100-Widerstand als Referenzquelle für Thermoelemente anschließbar
Alarmfunktion: Min-,Max-Werte für jeden Kanal einstellbar, Ausgabe auf TTL-Ausgang
Kalibrierung: Frei kalibrierbar über Tastatur oder Software mit Polynomen oder Wertepaaren
Schnittstellen: IEEE488- und RS232-Schnittstelle standardmäßig
Zubehör: Isothermalblock mit integriertem Referenzfühler (Pt100) zum Anschluß von 32 Thermoelementen,

Adapterkarte zum Anschluß von 16 Pt-Sensoren

SPEZIFIKATIONEN

Temperaturmessung mit Platinsensoren

Messverfahren:

Hochgenaue PREMA Vierdraht-"true Ohm"-Widerstandsbrückenmessung mit Linearisierung nach EN 60751 für Pt10, 25, 100, 500 und 1000

Bereich:

-200°C bis 850°C

Genauigkeit:

±[% der Anzeige + °C], Meßzeit > 0,2s, Angaben ohne Fühlertoleranz

Sensor	24h, 23 ± 1°C	1 Jahr, 23 ± 5 °C
Pt10/Pt25	0,002% + 0,03°C	0,007% + 0,04°C
Pt100/500/1000	0,002% + 0,03°C	0,004 + 0,02°C

Messzeit:

100ms bis 100s

Anzeige:

°C, °F oder Kelvin

Mess-Strom:

0,1mA, 0,3mA, 1mA, 2,7mA

Temperaturkoeffizienten:

(10°C - 18°C, 28°C - 40°C) 0,009 °C/°C

Temperaturmessung mit Thermoelementen

Messverfahren:

Spannungsmessung mit Linearisierung noch EN 60584-1

Anzeige:

°C, °F oder Kelvin

Messzeiten:

100ms bis 100 s

Genauigkeit^:

(1 Jahr) Werte ohne Fühlertoleranzen für 1s Messzeit (in Klammern <400ms)

Bereich (°C)	±°C	Bereich (°C)	±°C	Bereich (°C)	±°C	Bereich (°C)	±°C
Typ K (NiCr-Ni)		Typ J (Fe-CuNi)		Typ T (Cu-CuNi)		Typ L (Cu-CuNi)+U (Fe-CuNi)
-270 bis -250	1,84 (5,44)	-210 bis -150	0,12 (0,28)	-270 bis -250	0,92 (2,72)	-200 bis 0	0,30 (0,92)
-250 bis -200	0,40 (1,12)	-150 bis 0	0,08 (0,20)	-250 bis -150	0,32 (0,92)	0 bis 600	0,25 (0,74)
-200 bis 1370	0,16 (0,36)	0 bis 1200	0,08 (0,16)	-200 bis 400	0,12 (0,24)
Typ E (NiCr-CuNi)		Typ R u. S (PtRh-Pt)		Typ B (PtRh-Pt)		Typ N (NiCrSi-NiSi)
-270 bis -250	0,40 (0,92)	-50 bis 0	0,44 (1,32)	42 bis 100	4,84 (7,91)	-270 bis -200	1,80 (5,32)
-250 bis -200	0,20 (0,56)	0 bis 100	0,36 (1,08)	100 bis 300	1,64 (5,28)	-200 bis -0	0,40 (1,12)
-200 bis 1000	0,12 (0,24)	100 bis 1760	0,24 (0,68)	300 bis 1820	0.56 (1,60)	0 bis 1300	0,20 (0,56)

Meßstellenumschalter (integriert)

Meßstellen: max. 32, umschaltbar zu 32x2-polig (TCs) oder 16x4-polig (Pts)
oder hieraus eine Kombination mit max. 64 Leitungen

Schaltungsart: bistabile, potentialfreie Relais

Thermospannung: typisch unter 1µV, max 2µV nach 1,5h Aufwärmzeit

Lebensdauer: 2 * 100 000 000 Schaltspiele (0,1 A, 10 Vdc)

Allgemeine Informationen

Stromversorgung:

Spannung 230V / 115V umschaltbar

Leistung typ. 20 VA

Frequenz 47 bis 63 Hz

Gehäuse: ½-19-Zoll-Gehäuse, 2HE, Aluminium-Druckguß

Gewicht: ca. 3,4 kg

Abmessungen:

Höhe ca. 101 mm mit Füßen, ca. 94 mm ohne Füße (2 HE)

Breite ca. 225 mm (½ 19 Zoll)

Tiefe ca. 375 mm
