5029 PREMA-Control

Die Software zur automatischen Meßdatenerfassung und Gerätesteuerung

PC-Basierte VISUAL INSTRUMENTATION^®

Umfangreiche Funktionen zum günstigen Preis PREMA-Control bietet dem Anwender einen einfachen Einstieg in die automatisierte Meßdatenerfassung. Mit einem PC mit serieller Schnittstelle und PREMA-Control können das Einlesen von Meßwerten (z.B. vom Multifunktionsmeter 8017 oder vom DMM 5017), sowie eine Fernsteuerung von Digitalmultimetern ausgeführt werden.

PREMA-Control erleichtert und vereinfacht die Bedienung, so lassen sich beispielsweise:
• alle Multimeterfunktionen vom Rechner aus steuern
• Meßwerte online grafisch darstellen
• bis zu 80 Meßstellen abfragen und in einer Tabelle am Bildschirm anzeigen
• Befehle auch manuell eingeben
Mit PREMA-Control erhält man eine echte reale (und keine virtuelle) PC-Meßtechnik mit echter VISUAL INSTRUMENTATION^®, und dies - Dank des Einsatzes von Stand-Alone-Geräten - ohne in die empfindliche PC-Hardware eingreifen zu müssen.
Auch der optionell in den Multimetern eingebaute Meßstellenumschalter wird voll unterstützt. Ohne Programmieraufwand lassen sich bis zu 80 Meßstellen automatisch abfragen, anzeigen und speichern.

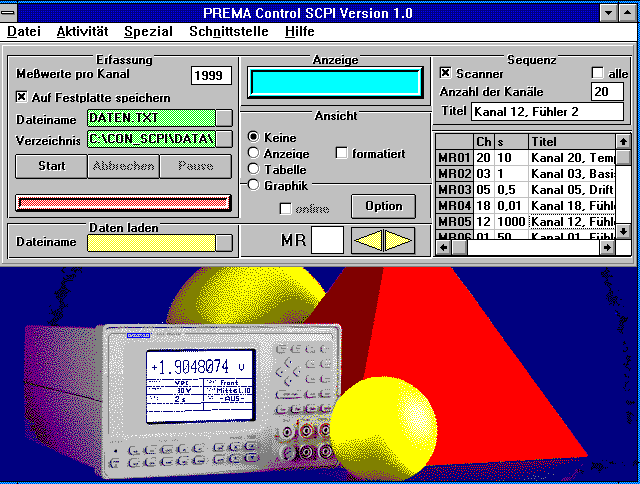

Einfache Bedienerführung

Die Bedienung von PREMA-Control ist sehr einfach. Mit den oberen drei Panels werden alle Software-Einstellungen durchgeführt.

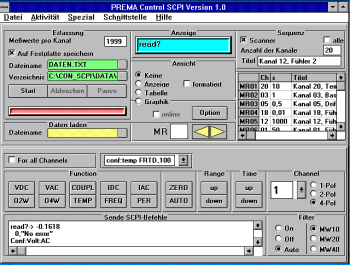

Zur Konfiguration des Gerätes benutzt man das Bedienpanel, mit dem alle Funktionen des Multimeters eingestellt werden können.

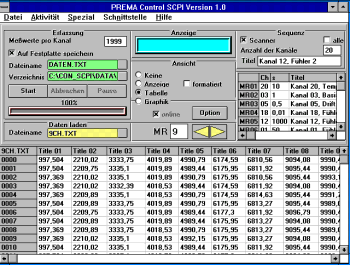

Meßdatenerfassung

Die angezeigten Meßwerte lassen sich in eine vom Anwender vorgegebene Datei auf die Festplatte speichern. PREMA-Control erlaubt eine übersichtliche Verwaltung von bis zu 80 Kanälen. Die Meßdaten werden im ASCII-Format gesichert, wobei die Kanäle spaltenweise angelegt werden. Das Einlesen in Standard-Auswerteprogramme ist somit sehr einfach möglich.

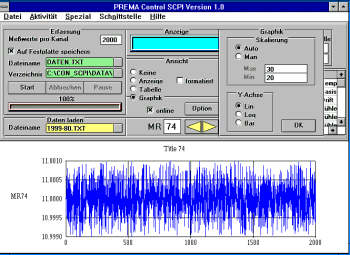

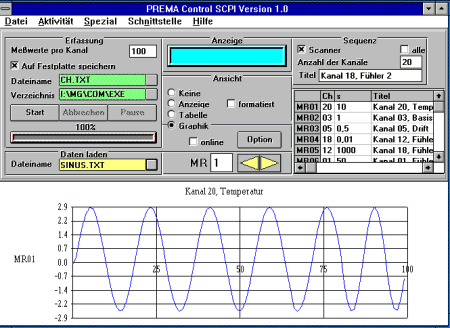

Echtzeitgrafik

Wahlweise können die erfaßten Meßwerte numerisch oder grafisch dargestellt werden. Dabei kann man zwischen linearer, logarithmischer oder der Balkendarstellung wählen.

Sequenzer

Ein Sequenzer ermöglicht das automatische Umschalten von bis zu 80 Kanälen. Für jeden Kanal kann eine Wartezeit und ein Titel getrennt vorgegeben werden.
Meßfunktion, Bereich und Meßzeit werden kanalspezifisch als Gerätezustand im Multimeter gespeichert.

Vollautomatisch kann so die Abfrage von mehreren Meßkanälen durchgeführt werden, ohne daß dazu Programmieraufwand nötig wäre.

Features

• max. 2000 Meßwerte pro Kanal , für max. 80 Kanäle
• Speichern auf Festplatte im ASCII-Format, Kanäle spaltenweise
• nachträgliches Laden und grafisches Darstellen von Meßwerten
• Anzeige numerisch, tabellarisch oder grafisch (manuell oder autoskaliert, lin., log., Balken)
• Sequenzerschritte mit Vorgabe von Kanal-Nr., Wartezeit und Titel, max. 80 Schritte
• Bedienpanel, Einstellung aller Meßfunktionen, Meßbereiche und Meßzeiten
• Eingabe von Befehlen und Einlesen von Meßwerten.
• Übertragung über die RS232- oder für das PREMA-Control für 5017 auch über die IEEE-488-Schnittstelle.

Hardwarevoraussetzungen

• mind. 386 PC mit MS-Windows 3.1 oder höher, 3,5 Zoll-Disketten-Laufwerk und serieller Schnittstelle (COM1 oder COM2)
• Digitalmultimeter von PREMA (z.B. Multifunktionsmeter 8017 oder DMM 5017)

Bestell-Info

5029/5017 PREMA-Control für 5017
5029SCPI PREMA-Control für SCPI für 8017
5029/3040 PREMA-Control für 3040
RS232-Verbindungskabel bei den Paketen im Lieferumfang enthalten.
