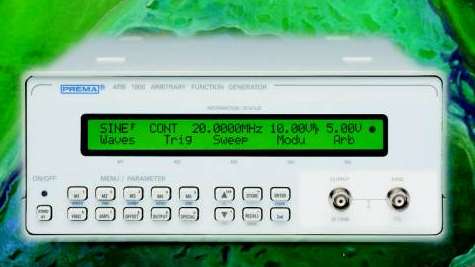

Eine Kombination aus Leistungsvielfalt und einfacher Bedienung macht dieses Gerät zu einem universellen Funktionsgenerator, der in vielen Applikationen zu einem günstigen Preis eingesetzt werden kann.
Beliebige Signale, auch arbiträr erzeugte, lassen sich wobbeln, wobei die Richtung auf-oder abwärts oder beide (sogenannter Dreiecksweep), frei bestimmt werden kann. Vier unabhängige Marker können absolut oder relativ definiert werden, ein TTL-Ausgang auf der Rückseite wird entsprechend gesetzt.
| Signalformen | ||
| Standard | bis 20 MHz | Sinus, Rechteck |
| hohe Auflösung (HiRes) | Sinus, Cosinus, Dreieck, Rechteck (50%), Sägezahn | |
| Pulse | Rechteck, pos. Rampe, neg. Rampe | |
| Spezielle Pulse | Dreieck, Haversine, sin(x)/x, Exponential, Gauss | |
| Andere | dc. | |
| Arbiträr | ||
| Signallänge | 2 bis 130.000 Punkte | |
| Amplitudenauflösung | 12 Bit (4096 Punkte) | |
| Abtastrate | 100 mS/s bis 40 MS/s | |
| Nichtflüchtiger Speicher | 130.000 Punkte | |
| Frequenz | ||
| Sinus (bis 20 MHz) | 100 mHz bis 20 MHz | |
| Rechteck (bis 20 MHz) | 100 mHz bis 20 MHz | |
| Signalformen für hohe Auflösung (HiRes) | 100 µHz bis 40 kHz | |
| Rechteck-Puls | 1 mHz bis 400 kHz | |
| Pos. Rampe / Neg. Rampe | 1 mHz bis 200 kHz | |
| Spezielle Pulse | 100 µHz bis 40 kHz | |
| Arbiträre Signale | 100 mS/s bis 40 MS/s | |
| Auflösung | 7 Digit | |
| Genauigkeit (1 Jahr) | 10 ppm, 18°C bis 28°C | |
| Temperaturkoeffizient | < 2 ppm/°C | |
| Alterungsrate | < 10 ppm/Jahr | |
| Ausgang | ||
| Max. Ausgangsspannung | 10 Vpp an 50 W, 20 Vpp im Leerlauf | |
| Ausgangswiderstand | Zo = 50 W | |
| Ausgang | kurzschlußsicher | |
| Max. ext. Spannung | ± 15 V Übersteuerungsschutz | |
| Max. Ausgangsstrom | I = 200 mA max. | |
| Ausgang | schaltbar, ein / aus oder invertiert | |
| Amplitude (an 50 W ) | 10 mVpp bis 10 Vpp | |
| Genauigkeit (bei 1 kHz, Sinus HiRes) | ± 1% oder 10 mV der eingestellten Ausgangsspannung | |
| Frequenzgang (bezogen auf Sinus 1 kHz) | ||
| < 100 kHz | ± 0,1 dB | |
| 100 kHz bis 1 MHz | ± 0,15 dB | |
| 1 MHz bis 15 MHz | ± 0,3 dB | |
| Gleichspannungsoffset (an 50 W ) | ± 5 Vpk ac+dc | |
| Genauigkeit | ± 2% oder 10 mV der eingestellten Ausgangsspannung | |
| Auflösung | 3 Digit, Amplitude und Offset | |
| Anstiegszeit | < 12 ns typisch | |
| Überschwingungen | < 5% | |
| Signalspezifikation | ||
| Sinus, Klirrfaktor (dc bis 100 kHz) | -45 dBc | |
| Rechteck | ||
| Anstiegszeit | < 12 ns typisch | |
| Überschwingungen | < 5% | |
| Asymmetrie | < 1% | |
| Rechteckpuls (Pos./Neg.) | ||
| Anstiegszeit | < 12 ns typisch | |
| Tastverhältnis | 1% bis 99% einstellbar | |
| Dreieck / pos. Rampe / neg. Rampe | ||
| Linearität | < 0,5% (zwischen 10% und 90% Tastverhältnis) | |
| Filter | ||
| einstellbare 2-polige Bessel-Tiefpaßfilter bei: 60 Hz, 5 kHz, 50 kHz und 5 MHz | ||
| Betriebsarten | ||
| Kontinuierlich | ||
| Triggern | ||
| fmax = 5 MS/s | getriggert int. / ext. / ferngesteuert / manuell | |
| Gated ext. | ||
| NBurst int. / ext. / ferngesteuert / manuell | ||
| Anzahl der Zyklen N = 1 bis 65535 | ||
| interner Trigger | Triggerrate 1 µs bis 1000 s einstellbar (Auflösung 4 Digit) | |
| Wobbeln | linear, logarithmisch oder arbiträr | |
| Marker | 4 (absolut oder relativ) | |
| Betriebsarten | kontinuierlich, getriggert, NBurst (N = 1 bis 65535) | |
| Wobbelpunkte | 1.000.000 max. | |
| Punktdauer | 1 ms bis 1000s | |
| Modulation | AM ext., FM int. | |
| viele andere Modulationen im Arbiträrbereich möglich. | ||
| Arbiträrfunktionen | ||
| Punktdauer | 25 ns bis 10 s | |
| Anstiegszeit | < 12 ns | |
| Start-/ Stop-Adresse | wählbar im gesamten Speicherbereich | |
| Editierfunktionen | Signalgenerierung und -editierung durch: | |
| Erzeugen/Addieren Standardsignale, Konstante, Rauschen oder anwenderspezifische Signale | ||
| Skalieren, Invertieren, Rotieren, Verschieben, Glätten, Kopieren links/rechts | ||
| DSO Downloading | ||
| Schnittstellen | ||
| IEEE-488 | Programmierbar entsprechend IEEE-488.2 (SCPI) | |
| RS232 | Programmierbar entsprechend IEEE-488.2 (SCPI) | |
| Allgemeines | ||
| Versorgung | 115V ± 10% oder 230V ± 10% für 50 und 60 Hz | |
| Umgebungstemperatur | 10°C bis 40°C im Betrieb | |
| -25°C bis 60°C zur Lagerung | ||
| Leistung | max. 54 VA | |
| Gehäuse | stabiles Alu-Druckguß-Gehäuse für gute EMV | |
| H x B x T | 94 mm (2HE) x 225 mm (1/2 19'') x 375 mm | |
| Gewicht | etwa 5 kg | |
| Luftfeuchtigkeit | < 25°C: bis zu 75% rel. | |
| > 25°C: bis zu 65% rel. | ||
| Aufwärmzeit | 1 Stunde | |
| Sicherheit | EN 61010 - CE | |
| EMV | EN 50081, EN 50082, EN 55011 - CE | |
| Garantie | 2 Jahre | |
| Software | Wavemaster for Windows (erhältlich als Zubehör) | |
| Bestellinformation | ||
| Modell | ARB 1000, Arbiträrer Funktionsgenerator | |
| Zubehör | ||
| 5021 G | 19-Zoll Einbaurahmen (ein oder zwei Geräte nebeneinander) | |
| 5025 | IEEE-488 Interface-Karte PC2A für PC | |
| 5023 K | IEEE-488 Interface-Kabel, Länge 2m | |
| 3018 | RS232-Kabel | |
| 5032 | Software Wavemaster zur komfortablen Signalerzeugung | |
